اختبار HEUi بسهولة

بفضل المبادئ الهندسية الدقيقة المستمدة من خبرتنا في المعدات الأصلية (OE)، قمنا بتطوير منصة جديدة توفر مزايا غير مسبوقة للورش وتغطي معظم مجموعة رشاشات HEUI.
يركز جهاز Toledo على سهولة الاستخدام في كل مرحلة، بحيث يمكن للفنيين الجدد على تكنولوجيا HEUI إجراء اختبارات فعالة على الرشاشات، مع توفير إعدادات متقدمة لدعم تطور الورشة مع مرور الوقت.

المميزات الرئيسية

تكنولوجيا جديدة حاصلة على براءة اختراع.
برنامج magmahTouch الجديد.
تركيب فريد وسهل للرشاشات.
تغطية شاملة لمجموعة رشاشات HEUI.
يعمل على مصدر الطاقة المنزلي فقط.
جهاز اختبار مضغوط بتقنية Plug & Play.
عربة اختيارية لتحريك الجهاز داخل الورشة.

نظرة عامة على الميزات الرئيسية

• تكنولوجيا جديدة ببراءة اختراع

• برنامج magmahTouch الجديد

• تركيب رشاش فريد وسهل

• تغطية شاملة لـ HEUI Parc

• لا يحتاج إلا إلى مصدر طاقة منزلي

• منصة اختبار مدمجة بنظام التوصيل والتشغيل

• عربة متاحة للتنقل داخل الورشة

اختبار HEUI بكل سهولة

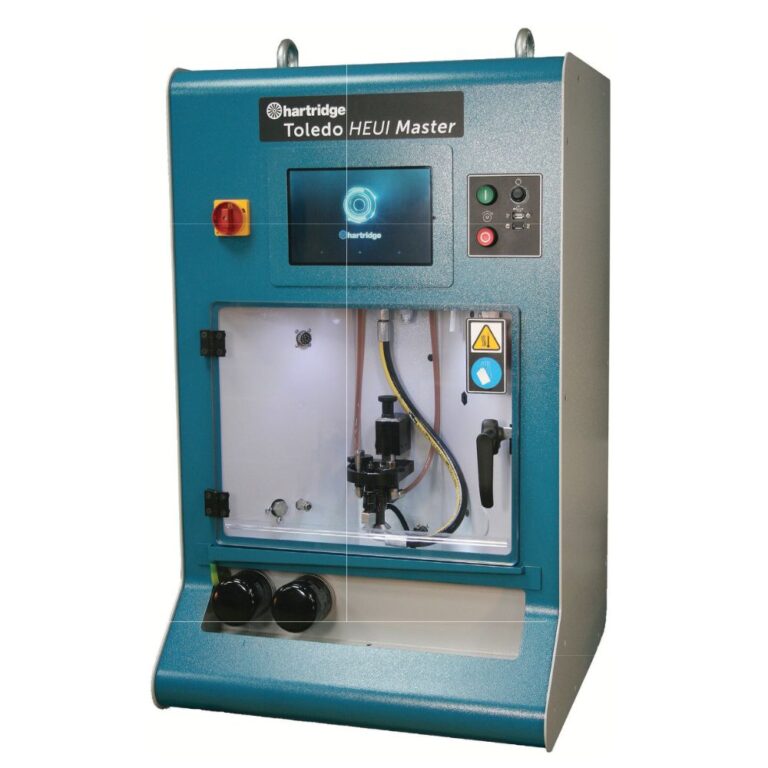

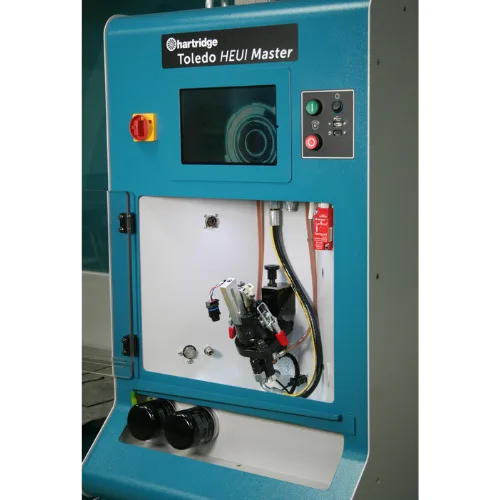

نتيجة لعملية البحث والتطوير الشاملة منذ البداية في Hartridge، يجمع جهاز Toledo HEUI Master بين المنصة المعروفة والموثوقة فوراً من جهاز Sabre CRi Master والمميزات الجديدة كلياً المطورة خصيصاً لتقنية HEUI. وبفضل نفس المبادئ الهندسية الدقيقة المستمدة من تراثنا في المعدات الأصلية، قمنا بتطوير منصة جديدة تتمتع بفوائد لا مثيل لها للورشة وتغطي معظم مجموعة رشاشات HEUI. يركز جهاز Toledo على سهولة الاستخدام في كل مرحلة، بحيث يتمكن الفني الجديد على تقنية HEUI من اختبار الرشاشات بفعالية، بالإضافة إلى توفر إعدادات أكثر تقدماً جاهزة للتطور مع تطور الورشة.

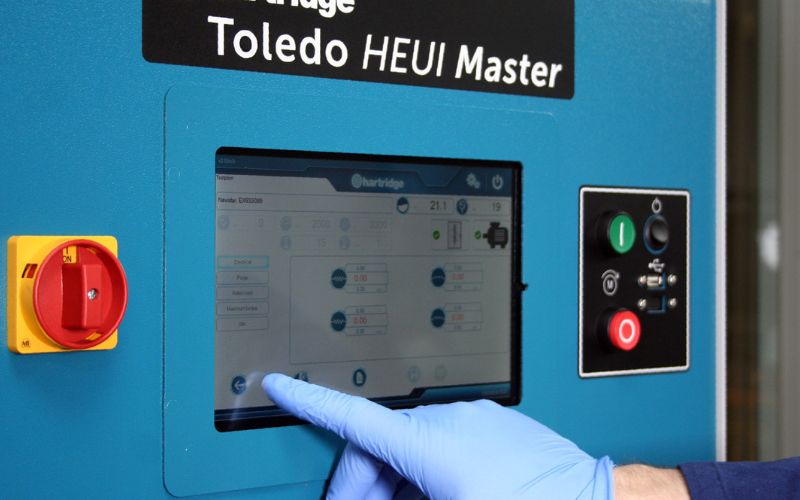

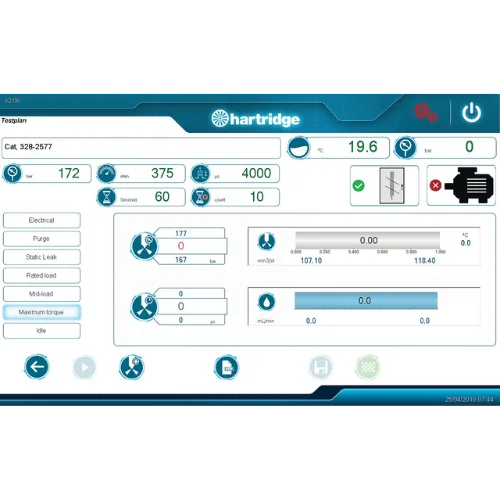

شاشة اختبار داخل برنامج magmahTouch

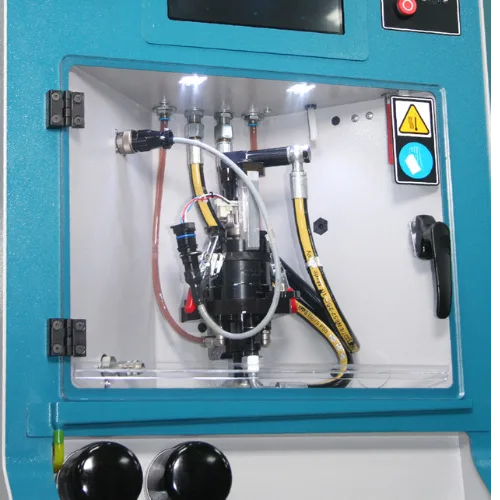

غرفة الاختبار

التكنولوجيا

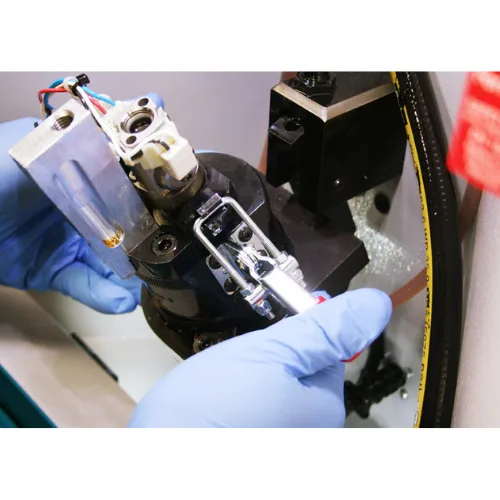

اذرع الكلامب السريعة

تكنولوجيا ببراءة اختراع

يتضمن جهاز Toledo HEUi Master عدة براءات اختراع قيد الانتظار، بما في ذلك ابتكارات تم تطويرها خصيصًا لهذه الآلة، بالإضافة إلى تقنية حاصلة على براءة اختراع من جهاز Sabre CRi Master.

يميل الحامل السفلي للتثبيت إلى الأمام.

يتيح هذا التصميم قيد الحصول على براءة الاختراع تركيب الرشاشات الأكبر حجمًا في موقعها بسهولة.

كما قمنا بتطوير أداة إغلاق فوهة قيد الحصول على براءة اختراع، تعمل مع تطبيقات الرشاش لرفع ووضع غطاء إغلاق الفوهة.

تركيب مُتميز

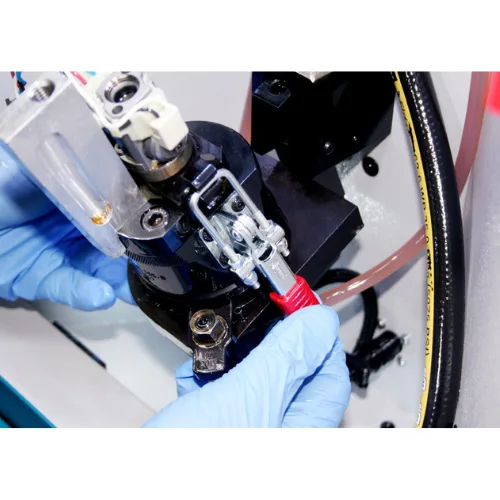

ميزة أخرى قيد طلب براءة اختراع موجودة في كل مجموعة تطبيقات. يتم تأمين كل رشاش في مكانه لإحكام إغلاق الفوهة بالكامل أثناء الاختبار بفضل ذراعين للتثبيت السريع. تُساعد هذه الذراعان على ضمان تثبيت الرشاش بسرعة وإطلاقه بسرعة مع بذل جهد ضئيل. تستخدم أطقم تطبيقات الرشاش المصممة لجهاز Toledo HEUi Master كابلات Hartridge المبسطة بنظام النقر للتثبيت في مكانها، وهي مُعدة خصيصاً لكل من الرشاشات ذات التغذية الجانبية والعلوية.

حماية من الرذاذ

كان اختبار رشاشات HEUI تاريخيًا فوضويًا. بمجرد إخراجها من المحرك، يؤدي ذلك إلى رش كميات كبيرة من السائل أثناء الاختبار، مما يصعّب السيطرة عليه. بفضل واقيات الرذاذ الموجودة في أطقم التطبيقات، يُوجّه سائل الاختبار إلى قاع غرفة الاختبار، حيث يتدفق مباشرةً مرة أخرى إلى الخزان. تجعل هذه التعديلات الخاصة اختبار رشاشات HEUI نظيفًا وسهلًا وآمنًا للورشة، ومع عدم هدر السائل يكفي خزان بسعة 10 لتر.

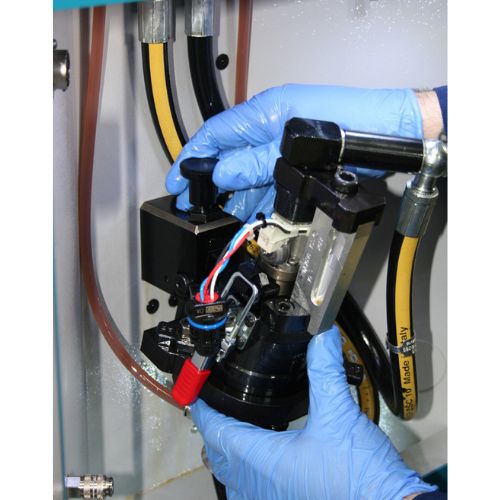

حامل الرشاش القابل للإمالة قيد طلب براءة اختراع

الاختبار

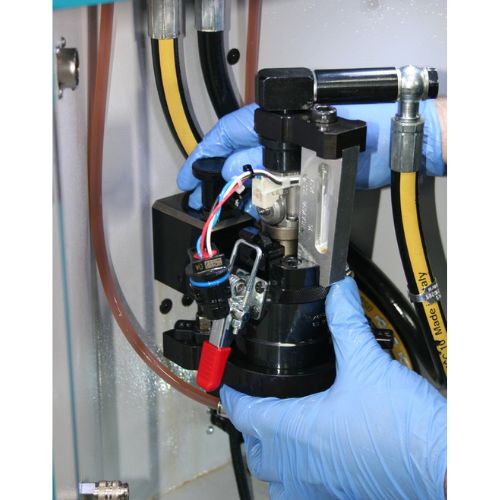

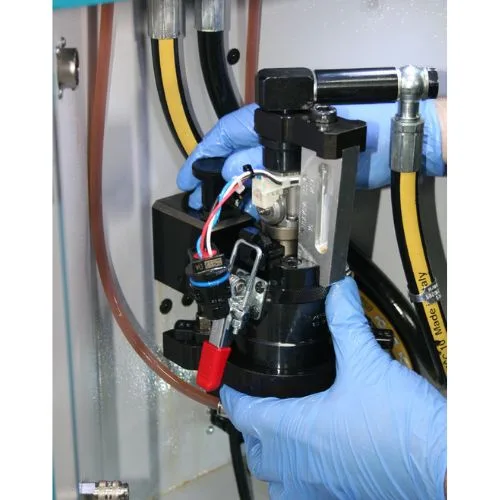

تركيب رشاش

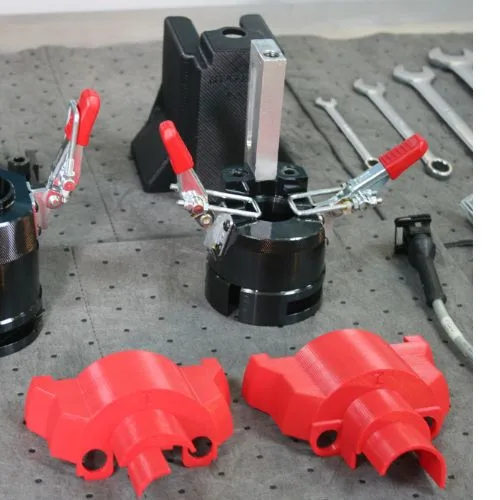

مكونات مجموعات التطبيقات

مجموعات التطبيقات

كجزء من مهمتنا لجعل اختبار رشاشات HEUI سهلاً، سعينا عمدًا لتطوير أكبر قدر ممكن من التوافق بين الرشاشات في أطقم التطبيقات لدينا. ونتيجة لذلك، تُستخدم 7 أطقم تطبيقات فقط لاختبار أغلبية رشاشات HEUI، بما في ذلك:

Ford Powerstroke
- 4.5L V6
- 6.0L V8
- 7.3L V8
Navistar
- DT444E 7.3L
- DT446E 7.6L
- DT530E 8.7L
- DT570 & HT570 9.3L
- VT275 4.5L
- VT365 6.0L
Isuzu
- 4JX1 3.1L
Caterpillar
- 3408 18.0L
- 3412 27.0L
- 3116E 6.6L
- 3126A 7.2L
- 3126B 7.2L
- C7 7.2L
- C9 8.8L

تعمل الملحقات أيضًا عبر عدة مجموعات لتجنب التكرار غير الضروري. وتتمثل إحدى المزايا في توصيل خطوط الوقود الهيدروليكي وخطوط التضخيم بشكل دائم إلى معدات التثبيت المتميز كمعيار، مما يقلل من عدد المكونات والتكاليف التي يتعين على الورشة الاستثمار فيها، بالإضافة إلى تسريع عملية تركيب الرشاش للاختبار.

خطط الاختبار

لقد طبقنا خبراتنا الممتدة لعقود في عمليات إنشاء خطط الاختبار الأصلية لتطوير خطط اختبار بحدود معتمدة لجميع ظروف الاختبار وثبات الأداء بين الآلات. عند اختبار الرشاش، يمتلك الفني القدرة على تشغيل اختبار كامل تلقائيًا، أو اختيار خطوات منفردة يدويًا، أو تخطي خطوات الاختبار، أو طلب إيقاف الاختبار في حال فشل أي خطوة، مما يوفر تحكمًا نهائيًا. توفر خطط اختبار Hartridge تغطية شاملة على مستوى أرقام القطع لعدد ضخم من رشاشات HEUI.

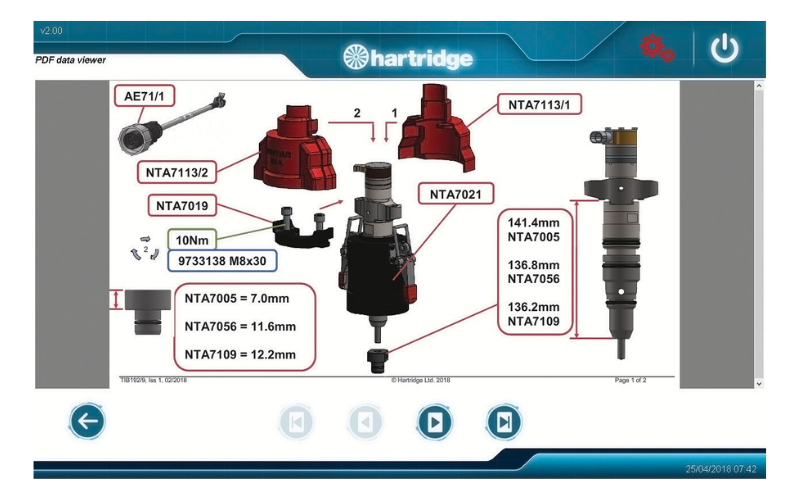

دليل معروض على الشاشة للمكونات التطبيقية المطلوبة

المنصة

الأحداث الداخلية المدرجة في FERT

شاشة لمس بديهية

يُشغّل جهاز Toledo من خلال جهاز لوحي يعمل باللمس بنمط التطبيقات، مزود بميزة الاتصال بالويب وبرنامج magmahTouch.تُسهم الواجهة المصممة بواسطة Hartridge، والموفرة ببرمجة متميز وأيقونات مميزة، في جعل اختبار HEUI سهلاً. تُظهر الإرشادات المصورة بوضوح الأدوات المطلوبة، كما أن طريقة اختيار خطط الاختبار السريعة والمبسطة تتيح للفني إمكانية تخصيص الاختبار إذا دعت الحاجة. يوفر البرنامج عرضًا ديناميكيًا في الوقت الحقيقي لتقدم الاختبار، ويمكنه حفظ نتائج الاختبار للاستخدام لاحقًا.

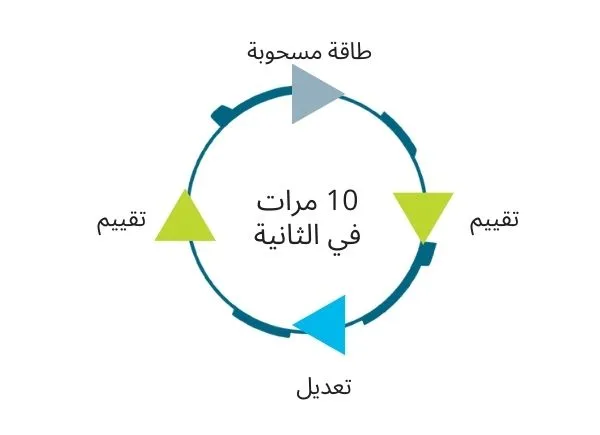

تكنولوجيا الحلقة المُغلقة

تقنية الحلقة المغلقة المتميزة والحاصلة على براءة اختراع من Hartridge تراقب باستمرار استهلاك الطاقة للمضخة الداخلية بمعدل 10 مرات في الثانية، لضمان بقاء تشغيل Toledo مستقرًا وتوفير كامل طاقة المضخة لتعظيم تدفق السائل عند الضغوط العالية. ليس فقط أنها تضمن توازن استهلاك الطاقة باستمرار، بل تعني أيضًا أن Toledo HEUi Master يمكن تشغيله بواسطة مصادر الطاقة المنزلية، مما يجعل التثبيت والاستخدام في الورشة بسيطًا وفوريًا.

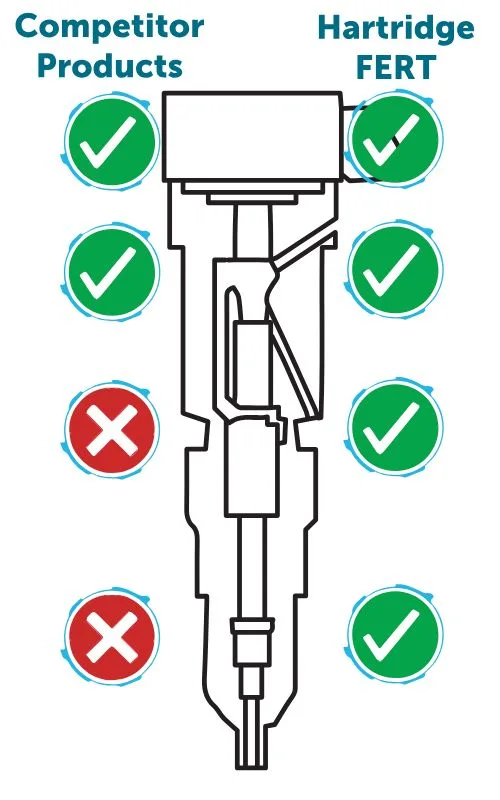

زمن الاستجابة الكامل للحدث (FERT)

على عكس الطرق الأخرى لقياس وقت استجابة الرشاش التي تراقب فقط الإشارات الكهربائية لتحديد تنشيط الملف اللولبي، يقيس Hartridge وقت استجابة الحدث الكامل (FERT). يوفر اختبار FERT لك رؤية كاملة لوقت استجابة الرشاش من التنشيط الكهربائي إلى حدث الحقن. باستخدام خطط اختبار Hartridge، يتمتع FERT بميزة المساعدة في تحديد العطل الذي كان سيظل غير مشخَّص، على الرغم من أن اختبارات توصيل الوقود تكون ضمن الحدود.

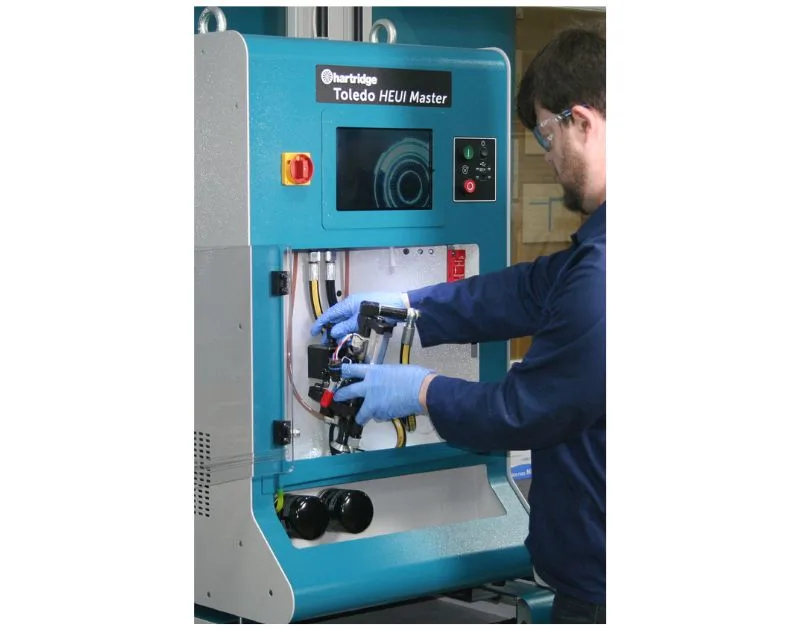

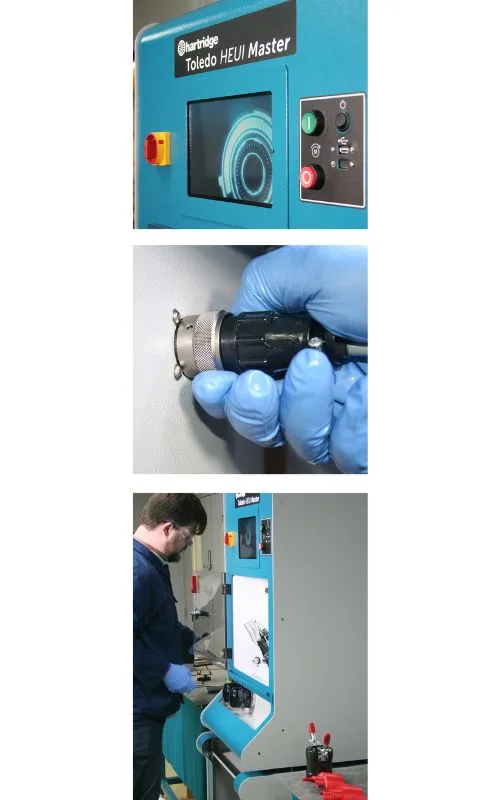

تشغيل بديهي لجهاز Toledo HEUi Master

الدورة المغلقة المحمية ببراءة اختراع

متطلبات التركيب

مطلوب توصيلان كهربائيان منزليان رئيسيان:

• الجهد العالي: واحد بقدرة 200-240 فولت تيار متردد (10 أمبير) وواحد بقدرة 200-240 فولت تيار متردد (16 أمبير).
• الجهد المنخفض: واحد بقدرة 100-120 فولت تيار متردد (10 أمبير) وواحد بقدرة 200-240 فولت تيار متردد (16 أمبير).

تمتاز الآلة بوزن 160 كجم عند تحميلها بالكامل مع سائل المعايرة، و150 كجم عند جفافها. يجب استخدام سائل هارتريدج المحدد Rock Valley C3112 النوع 2 المتاح من هارتريدج برقم الجزء 8802010. الأبعاد هي 610 مم (العرض)، 610 مم (العمق)، و1100 مم (الارتفاع).

المواصفات الفنية

التحكم بضغط المعزز: 20-280 بار • التحكم بضغط الوقود الرشاش: 3 بار (ثابت) • سرعة الرشاش: 120-1300 ipm • عرض النبضة: 100-4000 μS • سعة الخزان: 10 لترات • ترشيح الخزان: مرشحان للوقود مثبتان في الأمام • تبريد السائل: مبادلات حرارية من الهواء إلى الزيت

قياسات الرشاش

• مقاومة لفات الرشاش: 0-200 Ω • حاثة الرشاش: 0-20 mH • قياسات زمن الاستجابة: 0-999 μS • تدفق التسرب/العودة: 0-2000 cc/min • قياسات التسليم: 0-400 mm3 /str
