Thermal Overload Relay 11.3-16A

أوفرلود حراري 11.3 – 16 أمبير (حماية موتور).

هو قطعة حماية أساسية تُستخدم في اللوحات الكهربائية لحماية المحركات (المواتير) من الاحتراق.

1. الوظيفة الأساسية

* حماية المحرك: يقوم بفصل التيار الكهربائي عن المحرك فوراً إذا ارتفع سحب الأمبير عن الحد المسموح به (بسبب حمل زائد أو تعليق في المضخة)، مما يمنع احتراق ملفات المحرك.

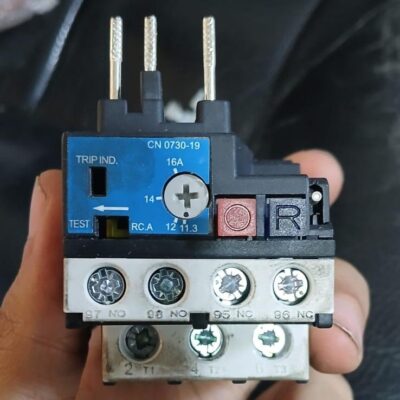

2. شرح الأزرار والرموز في الصورة:

* مفتاح الضبط (القرص الأبيض): يُستخدم لتحديد الأمبير المطلوب؛ نلاحظ وجود نطاق يبدأ من 11.3 أمبير ويصل إلى 16 أمبير.

* الزر الأحمر (O): هو زر الإيقاف (Stop) أو الفصل اليدوي.

* الزر الأزرق (R): هو زر إعادة الضبط (Reset)؛ يُضغط عليه لإعادة تشغيل النظام بعد زوال سبب العطل.

* نقاط التوصيل (95-96 NC) و (97-98 NO): هي نقاط تلامس مساعدة تُستخدم لإرسال إشارة للوحة التحكم أو تشغيل لمبة بيان عند حدوث عطل.

* أطراف النحاس العلوي: تُركب مباشرة في “الكونتاكتور” (Contactor).

نصيحة فنية:

يجب ضبط القرص الأبيض على نفس قيمة “الأمبير الاسمي” المكتوبة على لوحة بيانات المحرك (Motor Nameplate) لضمان حماية دقيقة.
